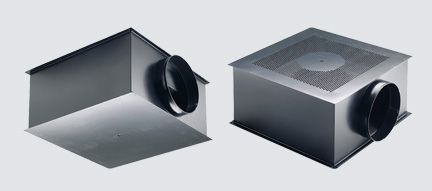

D18
Diffusore d'aria con piastra d'urto e getto verso l'alto

Il diffusore d'aria con piastra d'urto è stato concepito tenendo conto dei massimi criteri di comfort per l'immissione d'aria nel processo di ventilazione, raffreddamento e riscaldamento.


Il diffusore d'aria D18 con piastra d'urto è adatto particolarmente per controsoffitti a struttura modulare, soffitti di metallo stirato e nei locali senza controsoffitto. Con questa tipologia di diffusori, l'aria viene immessa verso l'alto in direzione del solaio grezzo, con una distribuzione uniforme in direzione sia orizzontale che radiale.

I diffusori si distinguono per:

  • Getto verso l'alto in direzione del solaio grezzo in calcestruzzo
  • Distribuzione radiale del flusso
  • Limitata perdita di carico
  • Basso livello sonoro
  • Design semplice e piacevole
  • BIM: Il prodotto è disponibile nel catalogo dei produttori Trimble Nova
Domande al prodotto

Gruppo prodotti

Diffusori d'aria

Varietà

Diffusori d'aria con piastra d'urto

Articolo

D18
Diffusore d'aria con piastra d'urto e getto verso l'alto

Modello/Volume nominale in m3/h

  • 100: 75
  • 125: 120
  • 160: 195
  • 200: 305
  • 250: 475

Costruzione

  • Plenum prodotto in lamiera elettrozincata di metallo fine (lamiera zincor), con raddrizzatore cilindrico ottimizzato dal punto di vista fluidodinamico, campo di perforazione in lamiera zincor
  • Spessore 0,7 mm, diametro di perforazione 5,0 mm, superficie libera 46 %, superficie verniciata a polveri epossidiche nera (altri colori disponibili su richiesta)
  • Manicotto di raccordo per il collegamento del canale di mandata
