V71/V72
Volumenstromregler konstant rund
Geeignet für die Anwendung in Lüftungsanlagen zur Konstanthaltung von Volumenströmen, unabhängig vom Systemdruck und Systemdruckänderungen innerhalb des zulässigen Druckbereiches.
Der Volumenstrom wird werkseitig eingestellt. Durch die Einstellvorrichtung mit Volumenstromskala kann der Volumenstrom einfach nachträglich verstellt werden.
Die reibungsarm gelagerte Regelplatte gewährleistet eine hohe Ansprechempfindlichkeit ab einem geringen Mindestansprechdruck von ca. 45 Pa, bis zur Maximaldruckdifferenz von 600 Pa.
Der Volumenstromregler ist lageunabhängig und kann in allen Positionen montiert werden. Die Regler sind von -30°C bis + 100°C einsetzbar. Sonderausführungen bis +250°C sind auf Anfrage lieferbar.
Die Volumenstromregler zeichnen sich aus durch:
Fragen zum Produkt
- Universellen Einsatz (Zuluft-, Abluft-, Niederdruck-, Hochdruckanlagen)
- Kompakte Bauweise ermöglicht enge Rohrführungen
- Unter normalen Bedingungen wartungsfrei
- Der Regler kann in allen Positionen montiert werden
- Funktion ist auch bei kurzen Anströmlängen gewährleistet
Produktegruppe
Regelgeräte
Sorte
Volumenstromregler konstant
Artikel
V71/V72
Volumenstromregler konstant rund
Grösse/Volumenstrom m3/h (bei w = 2,7 – 8,8 m/s)
- 80: 40/125
- 100: 70/220
- 125:100/280
- 140: 150/400
- 160: 180/500
- 180: 200/600
- 200: 250/900
- 250: 500/1600
- 315: 800/2800
- 355: 900/3200
- 400: 1000/4000
Stahl verzinkt einwandige Ausführung V71

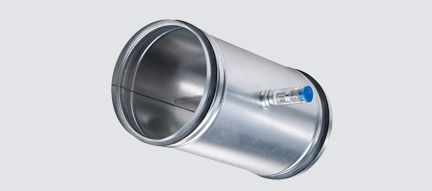

Rundes Gehäuse aus verzinktem Stahlblech in einwandiger Ausführung, Regelplatte aus Aluminium, reibungsarm gelagert.
Stahl verzinkt doppelwandige Ausführung V72
Rundes Gehäuse aus verzinktem Stahlblech in doppelwandiger Ausführung (25 mm oder 50 mm), Regelplatte aus Aluminium, reibungsarm gelagert.
Stahl verzinkte und PUR-beschichtete Ausführung V73
Rundes Gehäuse aus verzinktem Stahlblech mit zusätzlicher PUR-Beschichtung in einwandiger Ausführung, Regelplatte aus Aluminium, reibungsarm gelagert.
Optional sind obige Konstantvolumenstromregler auch in V2A und V4A lieferbar.
