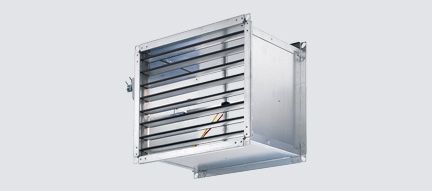

V21/V22
Regolatore di portata rettangolare

Adatto per impianti di ventilazione per la regolazione dell'aria immessa e di ripresa e per impianti di ventilazione industriali a partire da 150 m3/h fino a 30'000 m3/h e velocità di 1,5 m/s fino a 12 m/s. Tipi: V21 a parete singola, V22 a parete doppia.


Una stazione integrata di misurazione di portata di precisione genera un segnale più elevato di pressione differenziale. La saracinesca a elementi controrotanti garantisce un'esecuzione ermetica.

I regolatori si distinguono per:

  • Lunghezza d'installazione ridotta
  • Resistenza interna ridotta
  • Misurazione del volume ad altissima precisione per mezzo di un dispositivo di misurazione con calcolo della media da più punti
  • Saracinesca controrotante ed ermetica con ottime caratteristiche di regolazione
Domande al prodotto

Gruppo prodotti

Regolatori

Varietà

Regolatore di portata variabile

Articolo

V21/V22
Regolatore di portata rettangolare

Versione in acciaio zincato (V21 a parete singola, V22 a parete doppia)

Corpo in lamiera d'acciaio zincata a parete doppia/singola con misurazione in più punti e portata d'aria impostata in fabbrica. Tutti i regolatori sono completamente montati, collegati con tubi e cablati. I silenziatori idonei sono già montati alla consegna (vedi illustrazione in alto a destra).

Varianti di regolazione

  • Regolazione elettronica: Belimo NMV-D3/LMV-D3 in MP, MOD, LON Kommunikation, Belimo VRP / VRP-M VFP300 NMQ-SRV-St (V41), Sauter RLE152 / ASV115C, Siemens GLB181.1E/3, Honeywell W7751H3007
  • Regolazione pneumatica: Sauter RLP10, Sauter RLP100

L'attuatore e il regolatore vengono completamente montati, collegati con tubi e cablati. Le portate d'aria sono predefinite.
