U4X Sistema ibrido

con connessione termica
alla massa dell’edificio

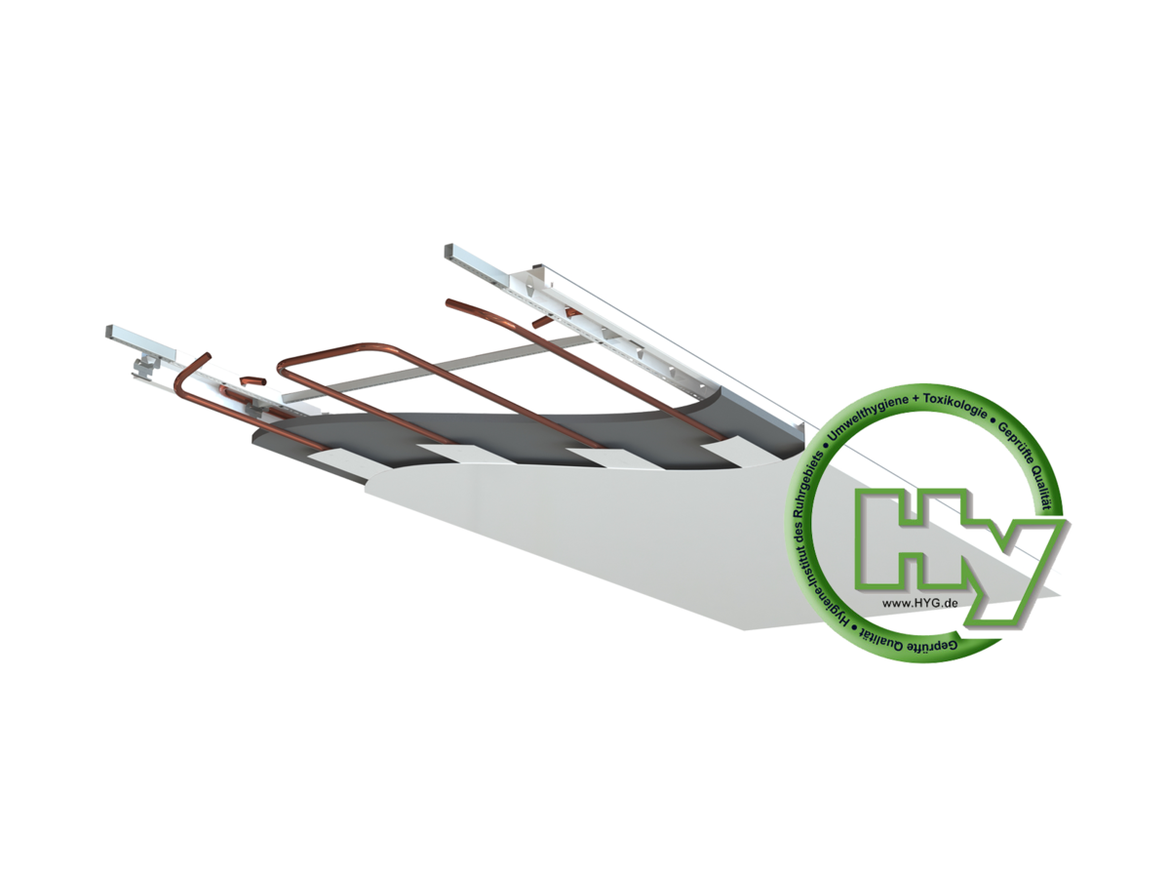

Il sistema ibrido U4X è un sistema a soffitto radiante multifunzionale per diverse esigenze di climatizzazione e acustica. Una caratteristica specifica del sistema è l’integrazione termica della massa dell’edificio mediante il collegamento diretto al solaio in calcestruzzo. Oltre al raffrescamento tradizionale ad acqua e ad aria, può quindi essere utilizzata anche la capacità di accumulo della massa dell’edificio.

La connessione termica alla massa dell’edificio consente di accumulare temporaneamente il calore nel solaio in calcestruzzo e di rilasciarlo in un secondo momento. In questo modo la massa dell’edificio può essere integrata in modo mirato nel concetto di riscaldamento e raffrescamento.

Grazie alla struttura chiusa del soffitto, il sistema ibrido U4X raggiunge buoni valori di assorbimento acustico anche alle basse frequenze.

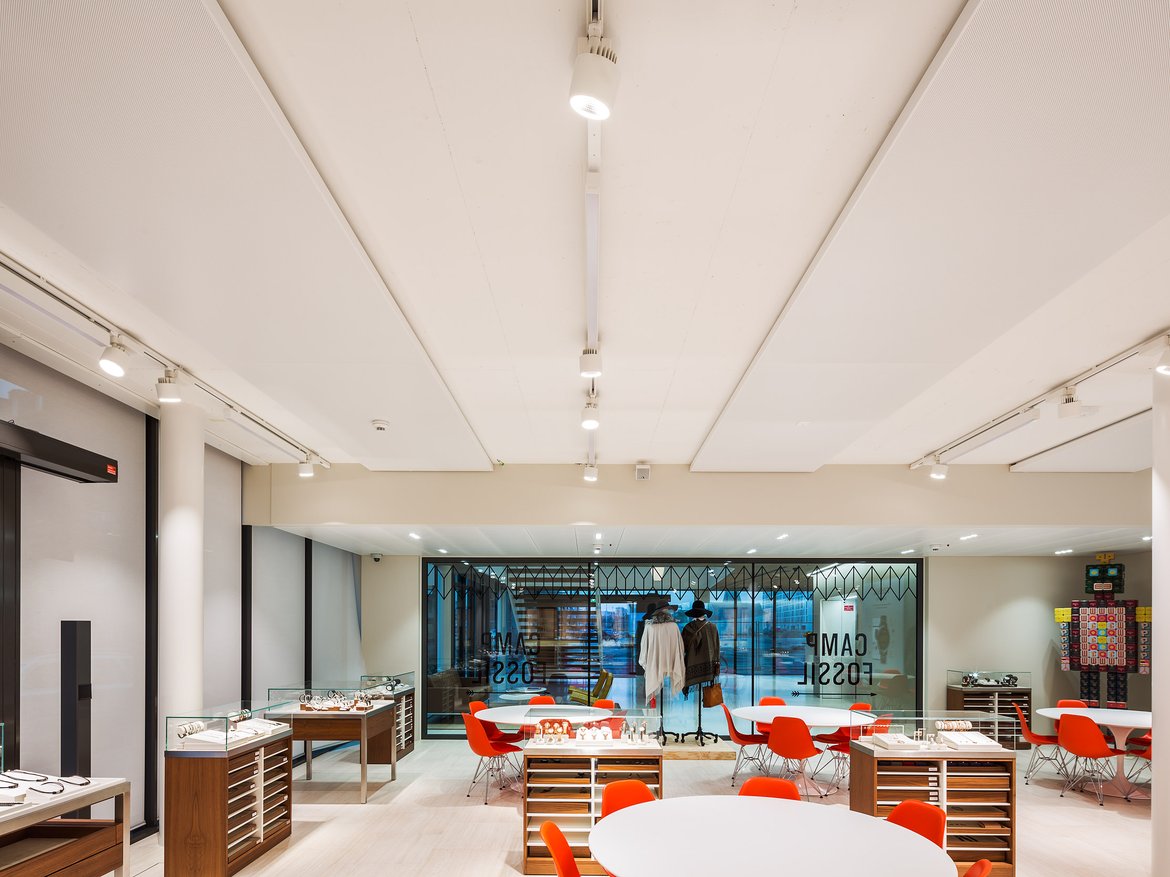

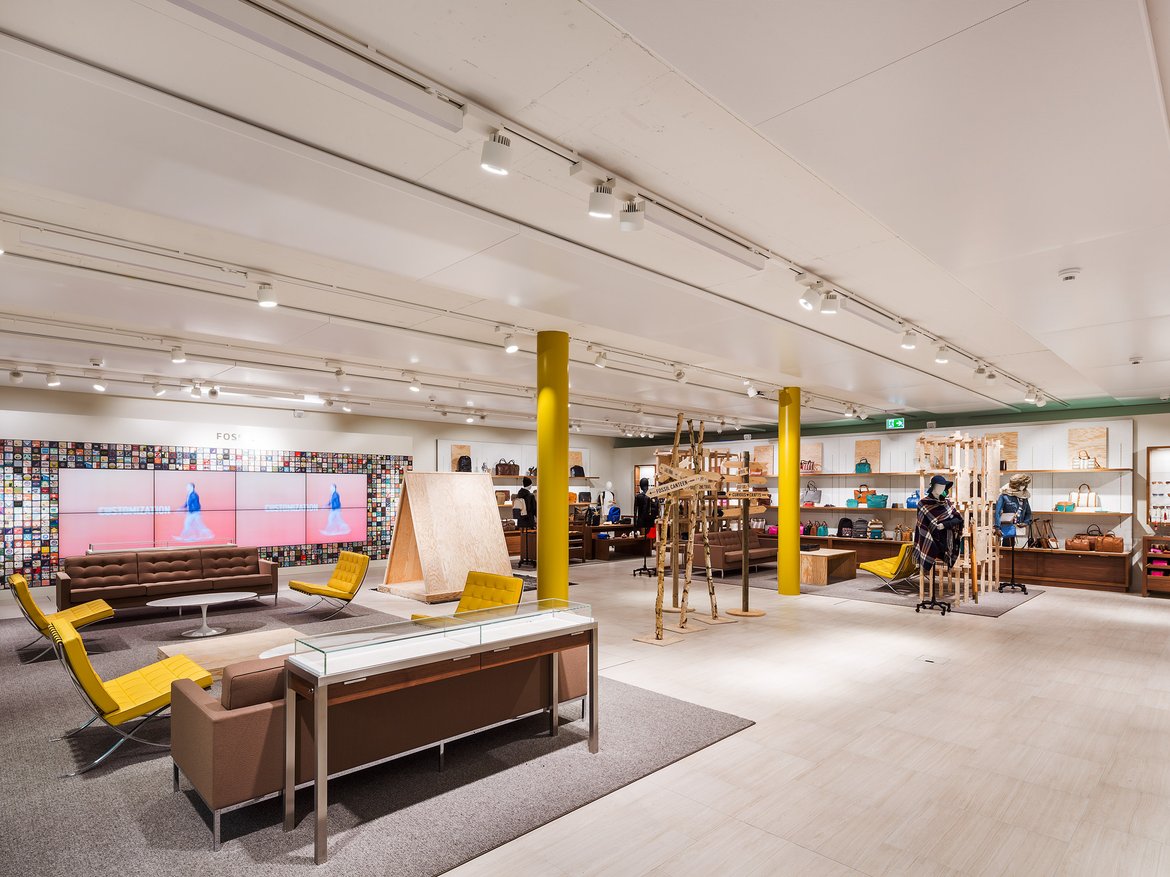

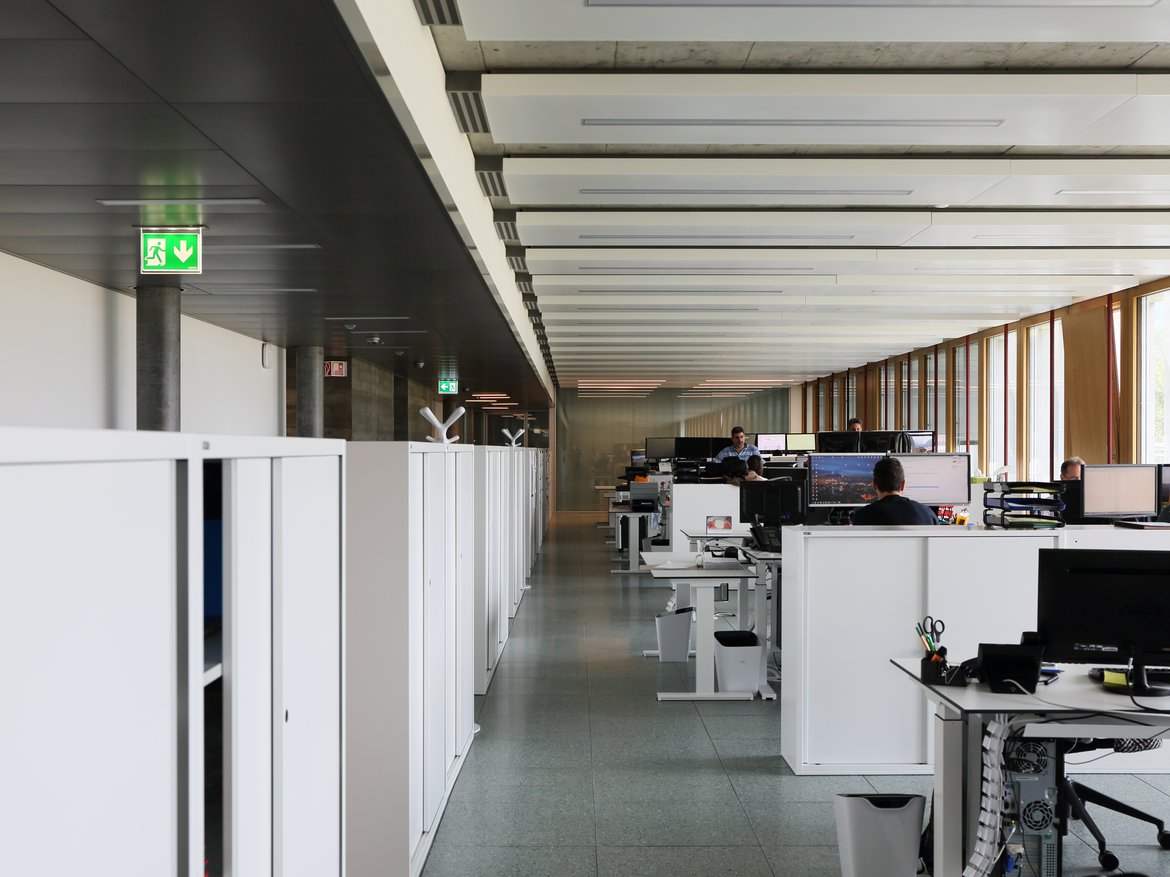

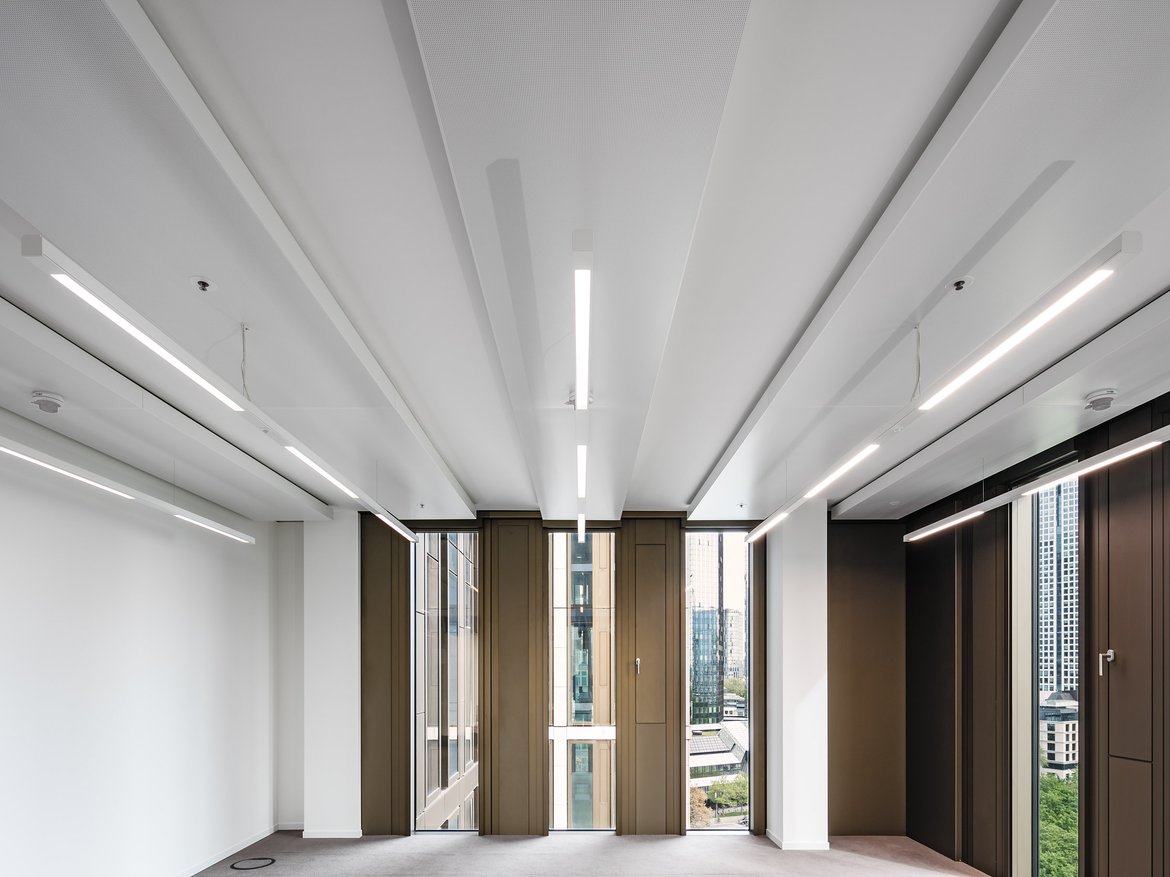

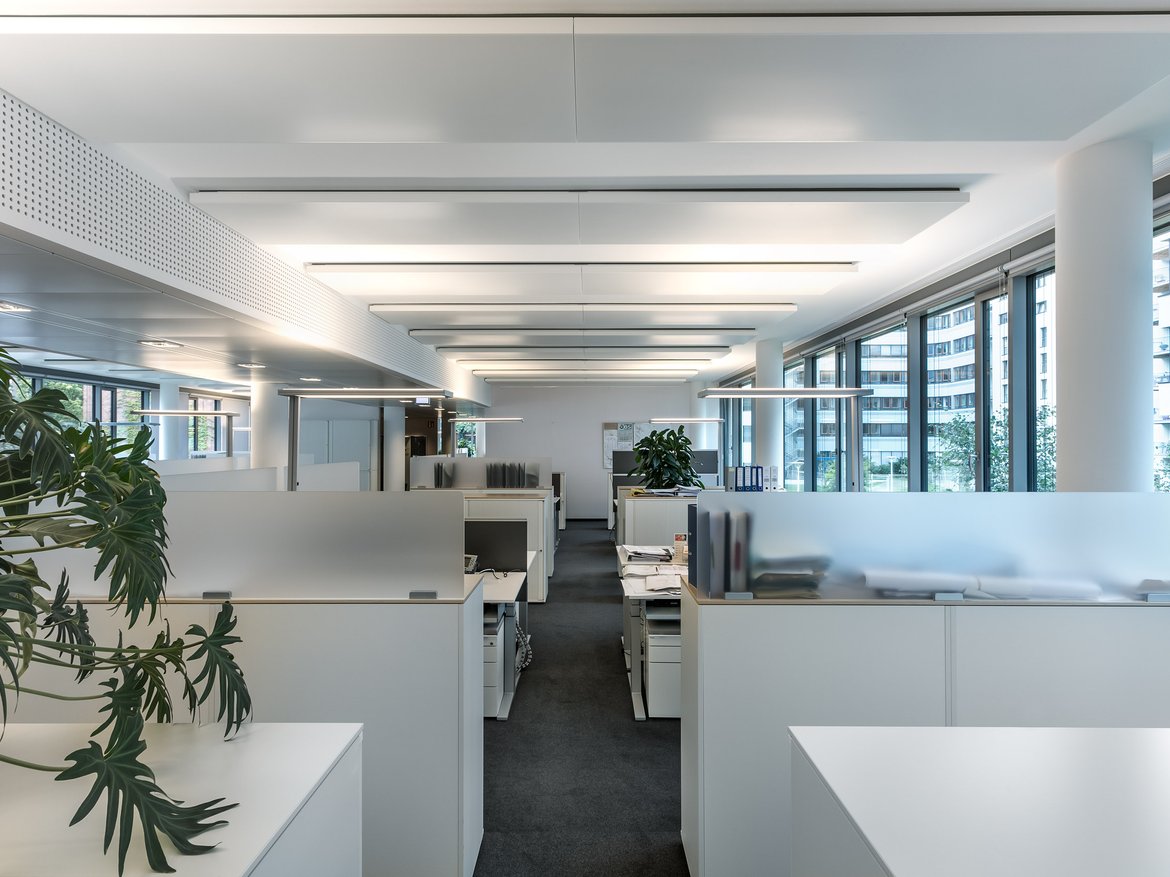

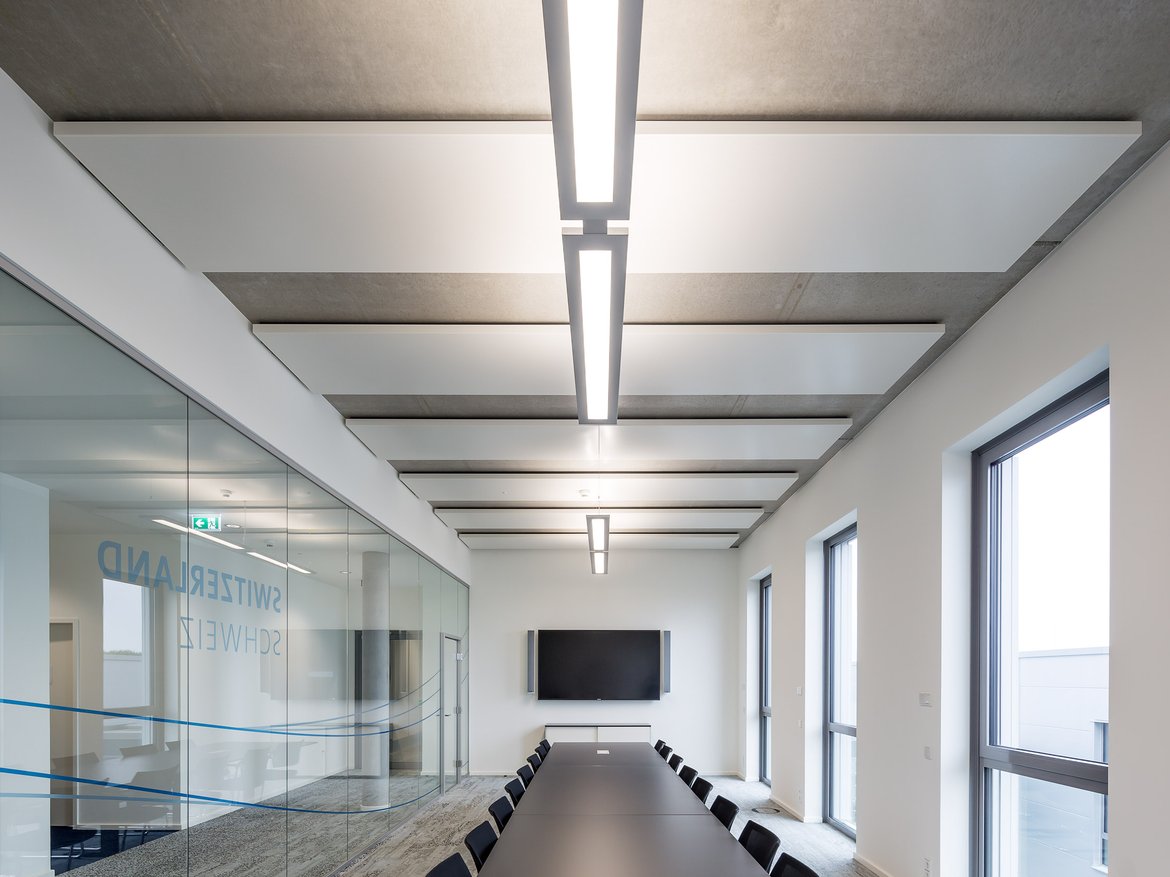

Il sistema a soffitto radiante U4X è adatto, tra l’altro, a uffici, sale conferenze, hotel, scuole e altri spazi ad uso commerciale. Riunisce in un unico sistema riscaldamento e raffrescamento, connessione termica alla massa dell’edificio e acustica.

Comfort termico secondo EN ISO 7730, SIA 382/1
Classe di reazione al fuoco A2-s1, d0 secondo EN 13501-1
Elevatissima capacità di riscaldamento e raffrescamento
Ottima efficienza acustica (classe A)
La massa dell’edificio può essere utilizzata come accumulo termico aggiuntivo
Il free cooling può essere utilizzato in funzione della località, delle condizioni operative e del concetto impiantistico
Possibilità di integrare elementi

Contattaci

Capacità di raffreddamento > 75 W/m² (8 K)
Capacità di riscaldamento > 100 W/m² (15 K)
Assorbimento acustico Classe A
Impronta di carbonio < 50 kg CO₂/m²

Base di valutazione

Capacità di raffreddamento
La potenza in raffrescamento corrisponde all’energia sottratta all’ambiente ogni secondo tramite irraggiamento termico e convezione. Viene determinata in laboratori climatici accreditati, secondo la norma SN EN 14240.

A titolo di confronto: l’emissione di calore di una persona in ufficio, tramite irraggiamento e convezione, è di circa 70 – 80 W, mentre quella di un computer portatile è di circa 20 – 50 W.

Capacità di riscaldamento
La potenza in riscaldamento corrisponde all’energia immessa in ambiente ogni secondo tramite irraggiamento termico e convezione. Viene determinata in laboratori climatici accreditati, secondo la norma SN EN 14037.

A titolo di confronto: l’emissione di calore di una persona in ufficio, tramite irraggiamento e convezione, è di circa 70 – 80 W, mentre quella di un computer portatile è di circa 20 – 50 W.

Assorbimento acustico
Il soffitto, in quanto superficie libera più ampia di un locale, è particolarmente adatto all’assorbimento acustico. La classe di assorbimento acustico viene determinata secondo la norma EN ISO 11654, sulla base di misurazioni effettuate secondo la norma EN ISO 354 in laboratori accreditati.

Essa funge da parametro di riferimento per i progettisti acustici al fine di valutare l’effetto acustico di una superficie sul tempo di riverberazione di un locale.

Impronta di carbonio

L’impronta di carbonio descrive le emissioni di gas a effetto serra associate a un prodotto. Queste emissioni sono espresse in CO₂ equivalente. Le fasi del ciclo di vita considerate sono indicate nella relativa Dichiarazione Ambientale di Prodotto e nei limiti di sistema in essa definiti.

Una Dichiarazione Ambientale di Prodotto (Environmental Product Declaration, EPD) presenta in modo trasparente diversi impatti ambientali di un prodotto sulla base di una valutazione del ciclo di vita. Il calcolo viene effettuato secondo le norme e i requisiti metodologici indicati nell’EPD. Ove specificato, l’EPD è verificata da un organismo indipendente.
