D21/D22

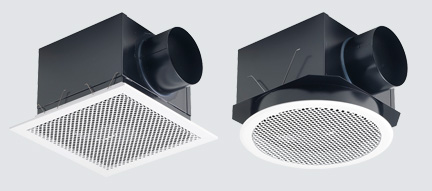

Bocchetta d'aspirazione con piastra d'urto rettangolare/circulare
Le bocchette d'aspirazione d'aria con piastra d'urto vengono impiegate per la ripresa dell'aria in abbinamento ai diffusori per l'immissione dell'aria con piastra d'urto (aspetto esterno identico).
I diffusori si distinguono per:
Domande al prodotto
- Limitata perdita di carico
- Basso livello sonoro
- Design semplice e piacevole
- Montaggio a filo con il controsoffitto
- BIM: Il prodotto è disponibile nel catalogo dei produttori Trimble Nova
Gruppo prodotti
Diffusori d'aria
Varietà
Diffusori d'aria con piastra d'urto
Articolo
D21/D22
Bocchetta d'aspirazione con piastra d'urto rettangolare/circulare
Modello/Volume nominale in m3/h
- 100: 100
- 125: 160
- 160: 260
- 200: 405
- 250: 635
Costruzione
- Plenum prodotto in lamiera elettrozincata di metallo fine (lamiera zincor), con raddrizzatore cilindrico ottimizzato dal punto di vista fluidodinamico, campo di perforazione in lamiera zincor
- Spessore 0,7 mm, diametro di perforazione 5,0 mm, superficie libera 46 %, superficie verniciata a polveri
- Manicotto di raccordo per il collegamento del canale di ripresa
Versioni
- Tipo D21/S, a incasso, foro nel pannello del controsoffitto eseguito in opera
- Tipo D21/G, a sezione quadrata, foro quadrato nel pannello del controsoffitto eseguito in opera
- Tipo D22/R, a sezione rotonda, foro rotondo eseguito in opera
- Colore standard RAL 9010, su richiesta anche in altri colori
- Con bobina a induzione, riduttore supplementare su richiesta
- Variante rinforzata in versione da gettare in opera, disponibile (quadrata o rotonda)
Indicazioni della tolleranza: per controtelai/griglie o fori in soffitti pronti o realizzati sul luogo deve essere considerata una misura maggiorata di +1,5 mm.
Questa indicazione non ha valore se si utilizzano i nostri telai e le griglie originali (tipo G e R).
