Leistungsstark integriert

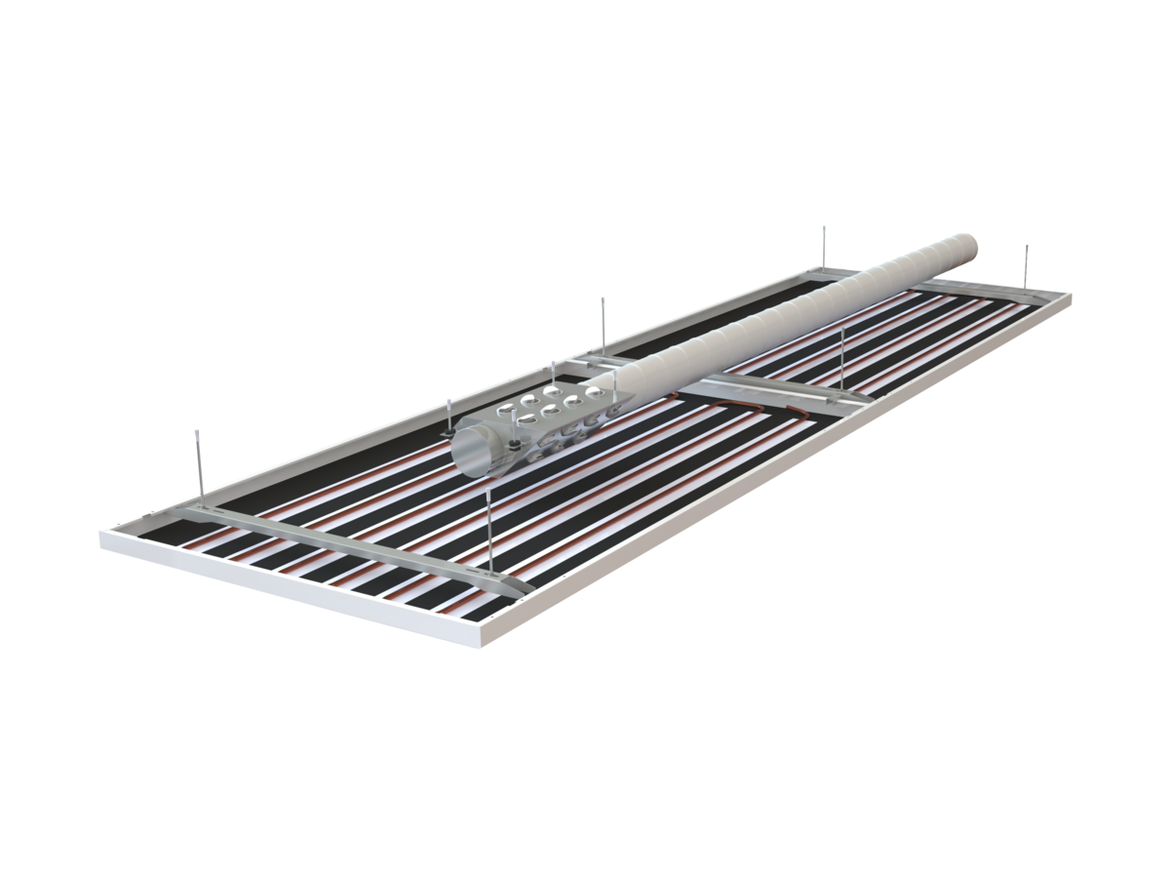

FAVO Hybridsystem mit Gebäude Massenanbindung
Dank seiner vielseitigen Eigenschaften sorgt unser patentiertes FAVO Hybridsystem in Kombination mit dem Heiz-/ Kühlsegel A11-S oder SPECTRA M-S für ein optimales Raumklima – unabhängig von der Umgebung. Die Lösung überzeugt durch eine sehr hohe Heiz- und Kühlleistung, eine angenehme Zuluftführung sowie herausragende akustische Performance. Darüber hinaus nutzt das System das Prinzip des thermoaktiven Bauteilsystems, indem es die Speichermasse in das thermische Gesamtkonzept integriert. Dies trägt wesentlich zur effizienten Ableitung von Wärmelasten bei und senkt sowohl den Energieverbrauch als auch die Betriebskosten.
Kontakt aufnehmen
- In Kombination mit A11-S, SPECTRA M-S
- Sehr hohe Heiz- & Kühlleistung
- Sehr gute akustische Wirksamkeit (Klasse A)
- Optimierte Energieeffizienz dank aktiver Gebäude Massenanbindung
- Schallleistungspegel Lw: < 30 dB (A)
- Geräuschlose und zugluftfreie Frischlufteinbringung
- Anbindung an herkömmliche Lüftungsrohre
System-Kombinationen
|
Kühlleistung
> 100 W/m² (8 K) |
|
|
Heizleistung
> 100 W/m² (15 K) |
|
|
Schallabsorption
Klasse A |
|
|
CO2-Fussabdruck
< 25 kg CO2/m² |
|
Kühlleistung
Die Kühlleistung entspricht der Energie pro Sekunde, die dem Raum per Wärmestrahlung und Konvektion entzogen wird. Sie wird in akkreditierten Klimalaboren nach SN EN 14240 ermittelt.
Zum Vergleich: Die Wärmeabgabe eines Menschen im Büro per Strahlung und Konvektion beträgt ca. 70 - 80 W, die Wärmeabgabe eines Laptops beträgt ca. 20 – 50 W.
Heizleistung
Die Heizleistung entspricht der Energie pro Sekunde, die dem Raum per Wärmestrahlung und Konvektion hinzugefügt wird. Sie wird in akkreditierten Klimalaboren nach SN EN 14037 ermittelt.
Zum Vergleich: Die Wärmeabgabe eines Menschen im Büro per Strahlung und Konvektion beträgt ca. 70 - 80 W, die Wärmeabgabe eines Laptops beträgt ca. 20 – 50 W.
Schallabsorption
Die Decke als grösste unverstellte Fläche eines Raumes eignet sich besonders gut zur Schallabsorption. Die Schallabsorberklasse wird nach EN ISO 11654 auf Basis von Messungen nach EN ISO 354 in akkreditierten Laboren bestimmt.
Sie dient Akustikplanern als Kennwert, um die Auswirkung eines Produkts auf die Nachhallzeit eines Raumes zu berechnen.
CO2-Fussabdruck
Der CO2-Fussabdruck stellt die gesamte während des Lebenszyklus eines Produkts (von der Herstellung über den Betrieb bis zum Recycling / Entsorgung) anfallenden CO₂-Bilanz dar.
Sie wird durch unabhängige Institute ermittelt und in einer «Environmental Product Declaration» (EPD) zusammengefasst.
Barcol-Air arbeitet gezielt daran, den Anteil emissionsintensiver Materialien wie Aluminium und anderer Metalle zu reduzieren.
Zum Vergleich: Bei der Herstellung von 1 kg Aluminium werden ca.
16 kg CO2 freigesetzt.
Deckensystem
Segel
Wirkungsprinzip
Strahlung / Konvektion
Lufteinführung
nicht sichtbar
Leistung (Wasser)
- Massenspeicherleistung: bis 20 W/m² Plattenfläche
- Kühlen: bis 125 W/m² (ΔT: 8 K)
Aktives Flächenverhältnis: 85 % - Heizen: bis 117 W/m² (ΔT: 15 K)
- Bei laufender Zuluft ergibt sich eine 20 bis 40 % höhere Heizleistung.
Akustik
αw: bis 0,95
Schallabsorptionsklasse A
(EN ISO 11654)
Raumbehaglichkeit
Thermische Behaglichkeit nach
EN ISO 7730, SIA 382/1
