MP
Messeinrichtung
Anwendung:
- Messstation mit und ohne Transmitter
- MP: ab 150 m3/h (1,5 m/s)
Die Messstation zeichnet sich aus durch:
Fragen zum Produkt
- geringere Einbaulänge
- geringeren Eigenwiderstand
- geringe Geräuschwerte
- geringe Verschmutzung
- mässiger Einfluss durch ungünstige Anströmung
- genauste Regelung durch eine mittelwertbildende Mehrpunkt-Messeinrichtung
Produktegruppe
Regelgeräte
Sorte
Volumenstromregler variabel
Artikel
MP
Messeinrichtung
| MP / C Grösse | Volumenstrom m3/h (bei w = 6 m/s) |
|---|---|
| 100 | 170 |
| 125 | 265 |
| 160 | 435 |
| 180 | 550 |
| 200 | 680 |
| 250 | 1060 |
| 315 | 1685 |
| 355 | 2140 |
| 400 | 2715 |
| 450 | 3435 |
| 500 | 4241 |
| 560 | 5319 |
| 600 | 6107 |
| 630 | 6733 |
Materialien
Gehäuse aus verzinktem Stahlblech. INOX-Ausführungen auf Anfrage möglich.
Aufbau
MP/R: Rechteckiges Gehäuse aus verzinktem Stahlblech. Eine integrierte Präzisions-Volumenstrommessstation erzeugt ein erhöhtes Wirkdrucksignal. Beidseits mit Rahmen 30 mm.

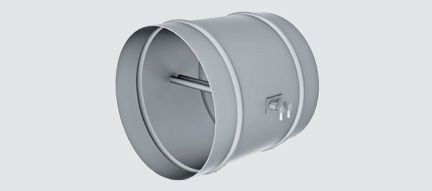

MP/C: Rundes Gehäuse (Muffenmass) aus verzinktem Stahlblech.
Technische Information
Es kann ein pneumatischer oder elektronischer Transmitter aufgebaut werden.
