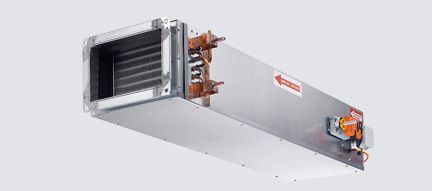

V51/NS
Plenum d'espansione
Adatto per l'utilizzo in impianti di ventilazione per la regolazione dei flussi d'aria separatamente dalla pressione d'ingresso, con elevate caratteristiche di precisione e di regolazione. Tipi: V51 senza post-riscaldatore, V52 con post-riscaldatore PWW integrato.
I regolatori si distinguono per:
Domande al prodotto
- Resistenza interna ridotta
- Valori di rumorosità ridotti
- Struttura compatta
- Adatto per tutte le funzioni di regolazione (portate d'aria variabili e costanti)
- Misurazione precisa del volume separatamente dal flusso con misurazione incrociata su 12 punti o flangia di lettura
- In alternativa disponibile anche come regolatore di portata d'acqua
Gruppo prodotti
Regolatori
Varietà
Regolatore di portata variabile
Artikel
V51/NS
Plenum d'espansione
Dimensioni / Portata d'aria m3/h (con w = 6 m/s)
- 100: 170
- 125: 265
- 160: 435
- 180: 550
- 200: 680
- 250: 1060
- 315: 1685
- 355: 2140
- 400: 2715
Versione in acciaio zincato (V51 senza post-riscaldatore, V52 con post-riscaldatore PWW integrato)
Attacco circolare con plenum rettangolare (funge da silenziatore). Corpo in lamiera d'acciaio zincata in versione a parete doppia con isolamento termico e acustico. Un misuratore incrociato a 4 raggi con 12 punti di misurazione garantisce una tolleranza di +/- 5%. L'attuatore Barcol-Air (a doppio strato con guarnizione SBR interposta) è applicato su cuscinetti in nylon a basso attrito. Il materiale dell'albero è l'alluminio. La batteria post-riscaldamento è munita di attacchi con tubi in rame (per raccordo saldato o a innesto) con una valvola di scarico e una di sfiato.
Varianti di regolazione
- Regolazione elettronica: Belimo NMV-D3/LMV-D3 in MP, MOD, LON Kommunikation, Belimo VRP / VRP-M VFP300 NMQ-SRV-St (V41), Sauter RLE152 / ASV115C, Siemens GLB181.1E/3, Honeywell W7751H3007
- Regolazione pneumatica: Sauter RLP10, Sauter RLP100
