Q41

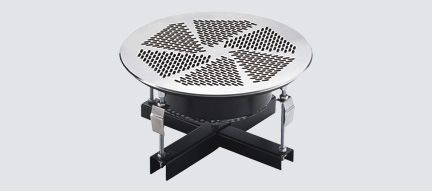

Bodenluftdurchlass rund

Der Bodenluftdurchlass ist geeignet für die hocheffiziente Lufteinführung im Lüftungs-, Kühl- und Heizbetrieb unter Einhaltung höchster Komfortkriterien.

Der Durchlass zeichnet sich aus durch:

  • Zugfreie Lufteinbringung auch bei hohen thermischen Lasten
  • Abströmcharakteristik einstellbar zwischen horizontal und 45° mit Induktionswirkung und schnellem Temperaturabbau
  • Hohe Luftmengenvariabilität von 100 % bis 20 % bei VAV-Betrieb
  • Geringen Druckverlust
  • Niedriges Geräuschniveau
  • Schlichtes, ansprechendes Design
  • Dezente Bodenplattenintegration
Fragen zum Produkt

Produktegruppe

Luftdurchlässe

Sorte

Bodenluftdurchlässe

Artikel

Q41
Bodenluftdurchlass rund

Aufbau

  • Gehäuse aus Zinkorblech, strömungstechnisch optimiert
  • Gleichrichter, Luftleitbleche zur Einstellung der Luftverteilcharakteristik, Frontplatte aus perforiertem Chromstahl (Oberfläche gebürstet)
  • Plattenstärke 2 mm, seitlich eingefasst

Zubehör

  • Anschlusskasten (bei Anschluss mit flexiblem Schlauch)
  • Drosselklappe gegen Aufpreis erhältlich, lose mitgeliefert
  • Drosselscheibe, Bedienung bei herausgehobenem Auslasselement
  • Heberschlüssel zum einfachen Herausziehen aus der Bodenöffnung

Grössen

  • R 250 Nennvolumenstrom 50 m3/h
  • Ein Wandabstand ist im Normalfall nicht notwendig
  • Die Frontplatte ist ausgelegt für eine Punktbelastung von 100 kg
