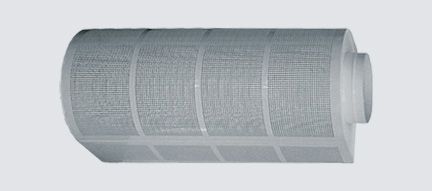

DD
Quellluftdurchlass

Laminarflowdurchlass mit mikroperforierter Abströmfläche. Geeignet für Kühlung und quasi-isothermen Lüftungsbetrieb. Speziell geeignet zur zugfreien Einbringung von kleinen bis grossen Luftmengen.

Die Durchlässe zeichnen sich aus durch:

  • Laminares Abströmverhalten
  • Geringen Druckverlust
  • Niedriges Geräuschniveau
  • Ansprechendes Design
  • Flexible Einbauvarianten
Fragen zum Produkt

Produktegruppe

Luftdurchlässe

Sorte

Quellluftdurchlässe

Artikel

DD
Quellluftdurchlass

Aufbau

  • Gehäuse aus elektrolytisch verzinktem Stahlblech (Zinkor)
  • Frontplatte perforiert mit einem minimalen freien Querschnitt
  • Maximal zulässige Untertemperatur der Zulufttemperatur gegenüber der mittleren Raumtemperatur –3 bis –5 K. Minimale notwendige Untertemperatur der Zulufttemperatur gegenüber der mittleren Raumtemperatur –0,5 K. Modellvarianten, Grössen und Auslegung auf Anfrage
  • Anschlussstutzen oben oder unten

Ausführungen

  • DDA Rechteckiger Abströmkasten, Anschlussstutzen rund, mit Abströmung auf der breiten Seite
  • DDB Rechteckiger Abströmkasten, Anschlussstutzen rechteckig, mit Abströmung auf der breiten Seite
  • DDC Viertelrunder Abströmkasten, Anschlussstutzen rund, mit Abströmung auf der viertelrunden Seite
  • DDD Kreisrunder Abströmkasten, Anschlussstutzen rund, mit allseitiger Abströmung
  • DDE Halbrunder Abströmkasten, Anschlussstutzen rund, mit Abströmung auf der halbrunden Seite
  • DDF Rechteckiger Abströmkasten, Anschlussstutzen rechteckig, mit Abströmung auf der breiten Seite, Abströmseite leicht gewölbt, Seitenkanten gerundet
  • Standardfarbe RAL 9010, auf Wunsch mit anderer Farbe
