UGR
Weitwurfdüsen
Die Weitwurfdüsen (Jet-Flow) sind speziell für effektive Kühlung, Heizung und Belüftung von grossen Hallen wie Theatern, Versammlungshallen, Sporthallen, Einkaufszentren, Fabrikhallen, Lagerhäusern, Messehallen usw. entwickelt worden, in denen hohe Luftmengen und grosse Wurfweiten gefordert sind.
Die Durchlässe zeichnen sich aus durch:
Fragen zum Produkt
- Grosse Wurfweite durch konzentrische Zylinderringe
- Es können auch entfernte Bereiche belüftet und klimatisiert werden
- Die Düsen sind schwenkbar um 30 Grad in alle Richtungen
- Die grossen Wurfweiten verringern den Aufwand für das Kanalnetz
Produktegruppe
Luftdurchlässe
Sorte
Weitere Klimasysteme
Artikel
UGR
Weitwurfdüsen
Luftmenge
Aufbau
Weitwurfdüsen Zuluft für hohe Luftmengen: als Einzeldüsen oder als Mehrfachdüsen in einem gemeinsamen Rahmen. Rahmen aus Aluminium, Breite 20 mm, Düsen aus Stahlblech mit konzentrischen Zylinderringen für gleichgerichteten und gebündelten Luftstrahl in 6 Standardgrössen, die horizontale und vertikale Verstellung wird mit Feststellschrauben fixiert. Luftleitregister (separat zu bestellen) aus Aluminium für Kanaleinbau werden empfohlen bei Kanalgeschwindigkeiten über 3,5 m/s oder einem statischen Druck unter 40 Pa im Hauptkanal.
Ausführungen
- Typ D51 UJF als Einzeldüse für den Einbau in Wand- oder Kanalmontage
- Typ D51 UJF-CN als Einzeldüse für den Einbau in runden Rohren

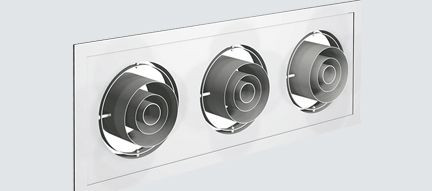

- Typ D52 UJF-P als Mehrfachdüse bis zu 3 Elementen in Rahmen für Wand- oder Kanalmontage
- Typ D52 UJF-P-CN als Mehrfachdüse bis zu 3 Elementen in runden Rohren
