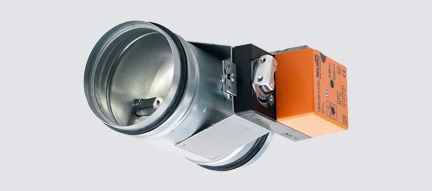

V16
Freiläuferklappen

Geeignet für die Anwendung in Lüftungsanlagen zur Steuerung von Luftvolumenströmen. Der Vordruck im betreffenden Kanalabschnitt ist durch einen Strangdruckregler (separate Lieferung) auf einen konstanten Wert zu regeln.

Die Regler zeichnen sich aus durch:

  • Geringen Eigenwiderstand
  • Geringe Geräuschwerte
  • Kompakte Bauweise
  • Eignung für die Steuerung variabler Luftmengen
  • Kostengünstige Bauweise durch den Wegfall der Volumenstrommessung
  • Variante als dicht abschliessende Freiläuferklappe erhältlich
Fragen zum Produkt

Produktegruppe

Regelgeräte

Sorte

Drosselklappen

Artikel

V16
Freiläuferklappen

Grösse/Volumenstrom m3/h (bei w = 6 m/s)

  • 80: 108
  • 100: 170
  • 125: 265
  • 160: 435
  • 180: 550
  • 200: 680
  • 250: 1060
  • 315: 1685
  • 355: 2140
  • 400: 2715

Stahl verzinkte Ausführung

Einwandiges rundes Gehäuse aus verzinktem Stahlblech. Rundes Klappenblatt unter 90° schliessend. Das Barcol-Air-Klappenblatt ist reibungsarm gelagert. In der dichten Ausführung hat das Klappenblatt eine zusätzliche SDR-Dichtlippe für den Vollabschluss.

Regelungsvarianten

  • Elektronische Regelung: Belimo LM24A-SR

Klappenantrieb und Rohrkörper sind komplett aufgebaut. Die Klappendrehwinkelendanschläge sind auf die Sollluftmengen begrenzt.
