V91/V92
Messstation

Anwendung:

  • Präzisionsmessstation mit und ohne Transmitter
  • V91: ab 150 m3/h (1,5 m/s)
  • V92: ab 36 m3/h (1,5 m/s)

Die Messstation zeichnet sich aus durch:

  • geringere Einbaulänge
  • geringeren Eigenwiderstand
  • geringe Geräuschwerte
  • geringe Verschmutzung
  • mässiger Einfluss durch ungünstige Anströmung
  • genauste Regelung durch eine mittelwertbildende Mehrpunkt-Messeinrichtung
Fragen zum Produkt

Produktegruppe

Regelgeräte

Sorte

Volumenstrom Messstationen

Artikel

V91/V92
Messstation

Grösse / Volumenstrom m3/h (bei w = 6 m/s)

  • 100: 170
  • 125: 265
  • 160: 435
  • 180: 550
  • 200: 680
  • 250: 1060
  • 315: 1685
  • 355: 2140
  • 400: 2715

Materialien

Gehäuse aus verzinktem Stahlblech. INOX-Ausführungen auf Anfrage möglich. Optional ist ein Luftmengengleichrichter aus wabenförmigem Aluminium lieferbar.

Aufbau

V91: Rechteckiges Gehäuse aus verzinktem Stahlblech. Eine integrierte Präzisions-Volumenstrommessstation erzeugt ein erhöhtes Wirkdrucksignal. Beidseits mit Rahmen 20 mm. Option: ab 1500 mm Rahmen 30 mm.

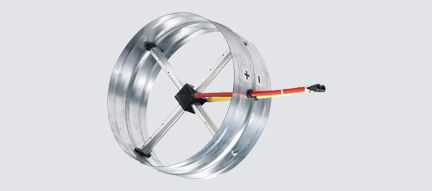

V92: Rundes Gehäuse (Muffenmass) aus verzinktem Stahlblech. Ein 4-Speichen-Messkreuz gewährleistet eine Messgenauigkeit von ±2 %.

Technische Information

Die Messstation ist im Temperaturbereich von –20 °C bis +90 °C einsetzbar. Es kann ein pneumatischer oder elektronischer Transmitter aufgebaut werden.
