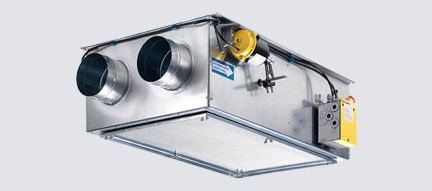

V61
Zweikanal-Mischapparat
Die Mischapparate werden für die vordruckunabhängige Regelung sowohl bei Konstantvolumenstrom- wie auch bei VVS-Volumenstromanlagen eingesetzt. Die unabhängige Volumenstrommessung und Volumenstromregelung für Kalt- und Warmluft gewährleistet neben der präzisen Einhaltung der Volumenströme auch die genaue Zulufttemperaturregelung.
Die Mischapparate zeichnen sich aus durch:
Fragen zum Produkt
- Keine Mischverluste durch getrennte Kalt- und Warmluftregelung
- Vordruckunabhängigkeit
- Sehr geringen Eigenwiderstand
- Kompakte Bauweise
- Genaue, anströmungsunempfindliche Volumenstrommessung durch 12-Punkte-Messkreuze jeweils im Kalt- und Warmluftanschluss
- Mischeffektivität über 95 %, das heisst bei einer Temperaturdifferenz zwischen Warm- und Kaltluft von 20 K variiert die Temperatur am Austritt um 1 K
Produktegruppe
Regelgeräte
Sorte
Volumenstrom Mischapparate
Artikel
V61
Zweikanal-Mischapparat
Grösse / Nennvolumenstrom m3/h (bei w = 8 m/s)
- 100: 225
- 125: 355
- 160: 580
- 180: 735
- 200: 905
- 250: 1415
- 315: 2245
- 355: 2850
- 400: 3620
Gehäuse aus verzinktem Stahlblech mit thermisch und akustisch wirkender Isolation. Doppellagige Klappenblätter mit SBR-Dichtungen, reibungsarm gelagert. Luftmenge werkseitig eingestellt.
- Elektronische Regelung: Belimo NMV-D3/LMV-D3 in MP, MOD, LON Kommunikation, Belimo VRP / VRP-M VFP300 NMQ-SRV-St (V41), Sauter RLE152 / ASV115C, Siemens GLB181.1E/3, Honeywell W7751H3007
- Pneumatische Regelung: Sauter RLP10, Sauter RLP100
Aufgebaut sind die zwei Klappenantriebe und Regler, komplett verrohrt und verdrahtet.
Chemie-/Industrieausführung
| Ausführung: | für höhere hygienische Anforderungen |
| Standard: | nach SWKI VA 104 – 01 |
| Isolation: | ARMAFLEX mit Lochblechabdeckung und abnehmbarem Deckel zur Inspektion und Innenreinigung |
