S11/S12/S13
Rohrschalldämpfer

Typen

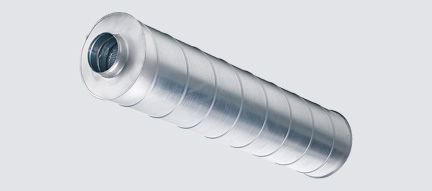

• S11 (2 x Stutzen rund, Schalldämpferteil rund)
• S12 (1 x Stutzen rund, mit rechteckigem Schalldämpferteil mit Rechteckkulissen)
• S13 (2 x Stutzen rund, Schalldämpferteil rechteckig niedrig und flach)
• S41 (2 x Stutzen rund, Schalldämpferteil rund, Material Kunststoff PPS)

Ausführungen

Die Schalldämpfer sind, bezogen auf einen Normalraum, in zwei verschiedenen Ausführungen lieferbar: Modell A: Lp < 35 dB(A); Modell B: Lp < 40 dB(A).

Längen

Schalldämpfer Typ A: L = 1500 mm, Schalldämpfer Typ B: L = 1000 mm.

Variante -E

Der gleiche Durchmesser der Anschlussstutzen ist auf beiden Seiten des Schalldämpfers.

Variante -K

Einseitig mit Reduktionskonus auf die nächstkleinere Nennweite für den direkten Anschluss an den Volumenstromregler.

Materialien

Die normale Ausführung basiert auf verzinktem Stahlblech. Für höhere Qualitätsansprüche ist die Ausführung aus Kunststoff PPS in den Varianten -E und -K erhältlich. Bezeichnung: S41-E-PPS, bzw. S41-K-PPS.

Aufbau Stahl verzinkt

Rundes Gehäuse aus verzinktem Stahlblech. Das luftdichte Mantelrohr weist eine Blechstärke von 1 mm und eine Packungsdicke von 50 mm auf. Eine Packungsdicke von 25 mm ist auf Anfrage ebenfalls lieferbar.
