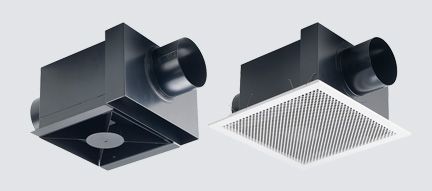

D31
Kombinierter Zu-/Abluftdurchlass eckig

Der kombinierte Zu- und Abluftdurchlass ist geeignet für die Lufteinführung im Lüftungs-, Kühl- und Heizbetrieb mit hoher Lüftungseffizienz unter Einhaltung höchster Komfortkriterien.

Die Zuluftausbreitung findet dreiseitig, horizontal, radial und gleichmässig im Deckenbereich statt. Die hohe Induktionswirkung bewirkt eine ausgeprägte Strömung von kontaminierter Raumluft an die Auslassstelle. An der vierten Seite wird diese direkt abgesaugt, bevor sich die Induktionsluft mit der Zuluft vermischt. Die Lüftungseffizienz wird daher stark erhöht, die Werte sind mit denen der Quellluft vergleichbar.

Die Durchlässe zeichnen sich aus durch:

  • Zu- und Abluft kombiniert in einem Durchlass
  • Hohe Lüftungseffizienz
  • Geringen Druckverlust
  • Niedriges Geräuschniveau
  • Schlichtes, ansprechendes Design
  • Deckenbündigen Einbau
  • BIM: Produkt steht im Herstellerkatalog Trimble Nova zur Verfügung
Fragen zum Produkt

Produktegruppe

Luftdurchlässe

Sorte

Prallplattendurchlässe

Artikel

D31
Kombinierter Zu-/Abluftdurchlass eckig

Modell/Nennvolumenstrom m3/h

  • 100: 55
  • 125: 90
  • 160: 145
  • 200: 230

Aufbau

  • Anschlusskasten aus elektrolytisch verzinktem Feineisenblech (Zinkorblech), mit strömungstechnisch optimiertem, zylindrischem Gleichrichter, Perforationsfeld aus Zinkorblech
  • Dicke 0,7 mm, Lochdurchmesser 5,0 mm, freier Querschnitt 46 %, Oberfläche pulverbeschichtet
  • Je ein runder Anschlussstutzen für den Anschluss der Zu- und Abluftrohre

Ausführungen

  • Typ D31/S, deckenintegriert, das heisst Luftdiffusionslochung, bauseits, in Deckenplatte
  • Typ D31/G, mit quadratischem Rahmen, das heisst quadratischer Deckenausschnitt, bauseits
  • Standardfarbe RAL 9010, auf Wunsch mit anderer Farbe
  • Mit/ohne Drosselelement

Toleranzangabe: Für bauseitig gestellte oder gelieferte Einbaurahmen/Gitter oder Deckenausschnitte ist eine Masszugabe von +1,5 mm zu berücksichtigen. Bei Verwendung unserer originalen Rahmen und Gitter (Typ G und R) entfällt dieser Hinweis.
