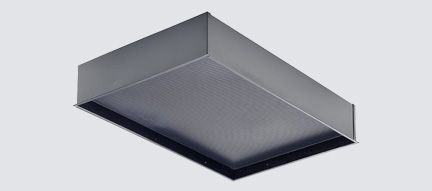

Q11
Quellluftdurchlass spezial
Laminarflowdurchlass mit mikroperforierter Abströmfläche. Geeignet für Kühlung und quasi-isothermen Lüftungsbetrieb. Speziell geeignet zur zugfreien Einbringung von kleinen bis grossen Luftmengen.
Die Durchlässe zeichnen sich aus durch:
Fragen zum Produkt
- Laminares Abströmverhalten
- Geringen Druckverlust
- Niedriges Geräuschniveau
- Ansprechendes Design
- Flexible Einbauvarianten
Produktegruppe
Luftdurchlässe
Sorte
Quellluftdurchlässe
Artikel
Q11
Quellluftdurchlass spezial
Aufbau
- Gehäuse aus elektrolytisch verzinktem Stahlblech (Zinkor)
- Frontplatte perforiert mit einem minimalen freien Querschnitt von 22 %
- Abströmgeschwindigkeit max. 0,15 m/s auf die Bruttofläche, maximal zulässige Geschwindigkeit im Anschlussstutzen ist 2,2 m/s
- Maximal zulässige Untertemperatur der Zulufttemperatur gegenüber der mittleren Rautemperatur –3 bis –5 K. Minimale notwendige Untertemperatur der Zulufttemperatur gegenüber der mittleren Raumtemperatur –0,5 K. Modellvarianten, Grössen und Auslegung auf Anfrage (Richtgrösse maximal 1,2 x 0,6 m)
- Anschlussstutzen seitlich (für Wandeinbau) oder rückseitig abstehend (für Deckeneinbau)
Ausführungen
- Q11-01 Deckenintegriert, das heisst Luftdiffusionslochung, bauseits, in Deckenplatte
- Q11-02 mit rechteckigem Frontgitter (demontierbar), seitlich hochgekantet
- Q11-03 mit rechteckigem Frontgitter (demontierbar) und umlaufendem unperforiertem Abdeckrahmen (ca. 30 mm breit)
- Auf Wunsch mit Drosselklappen als Zubehör (lose mitgeliefert)
- Standardfarbe Frontgitter RAL 9010, auf Wunsch mit anderer Farbe
