PSC
Zuluftdurchlass

Der Zuluftdurchlass ist geeignet für höchste Komfortkriterien bei der Lufteinführung im Lüftungs-, Kühl- und Heizbetrieb.

Die einzigartige Zuluftstrahlausbreitung nach dem Impulserhaltungssatz bewirkt eine horizontale, radiale und gleichmässige Luftverteilung im Deckenbereich und von dort aus die Durchspülung des gesamten Raumes.

Freigegebene Deckenplattenkombinationen sind: Deckenplatte Stahl 0,7 mm, Perforation 2,5 mm, 16 %. Die Durchlassbereiche müssen frei von Akustikvliesen sein. Durch die unsichtbare Erscheinung kann die Platzierung auf der Deckenplatte frei gewählt werden (Wurfweiten beachten).

Die Durchlässe zeichnen sich aus durch:

  • Radiales Deckenstrahlverhalten
  • Geringen Druckverlust
  • Niedriges Geräuschniveau
  • Unsichtbare Erscheinung
Fragen zum Produkt

Produktegruppe

Luftdurchlässe

Sorte

Prallplattendurchlässe

Artikel

PSC
Zuluftdurchlass

Modell/Nennvolumenstrom m3/h

  • 200: 54
  • 220: 63
  • 250-70: 72
  • 250: 90
  • 300: 216
  • 400: 360
  • 500: 540
  • 600: 720

Aufbau

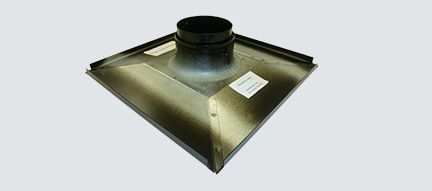

  • Anschlusskasten aus elektrolytisch verzinktem Feineisenblech (Zinkorblech) mit strömungstechnisch optimierter perforierter Prallscheibe, Kasten allseits schwarz
  • Erforderliche Deckenplatte: Dicke 0,7 mm, Lochdurchmesser 2,5 mm, freier Querschnitt 12 %, ohne Akustikvlies im Austrittsbereich
  • Runder Anschlussstutzen für den Anschluss der Zuluft (mindestens 2 x Rohrdurchmesser als gerade Anströmstrecke erforderlich: Stutzenhalsverlängerung optional als Zubehör lieferbar).

Ausführungen

  • PSC0 Deckenluftdurchlass mit rundem Standardanschlussstutzen
  • PSCN Deckenluftdurchlass mit rundem Standardanschlussstutzen und Stutzenhalsverlängerung
